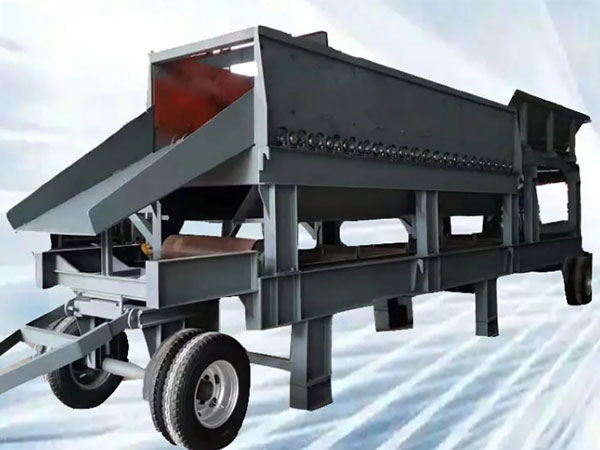

设备结构与功能模块

核心设计

• 多级分离系统：

  • 一级筛分：粗筛模块（滚轴或格栅）快速分离大块石料（>50mm）及杂物。

  • 二级泥石分离：动态振动筛板或螺旋叶片装置，通过高频振动或旋转离心力分离泥土与中小粒径石料（5-50mm）。

  • 三级清洗模块（可选）：高压水喷淋系统冲洗石料表面附着的泥土，提升成品洁净度。

• 多功能集成：

  • 可切换模式：通过调整筛板倾角、振动频率或滚轴转速，实现“纯筛分”“泥石分离”“清洗+分离”等多种工况切换。

  • 模块化扩展：可加装磁选机（分离金属）或风选机（轻质垃圾分选），适应复杂物料（如建筑垃圾）。



关键组件

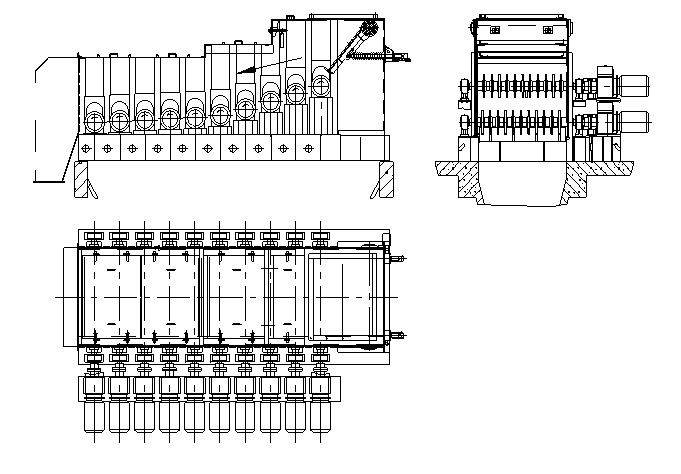

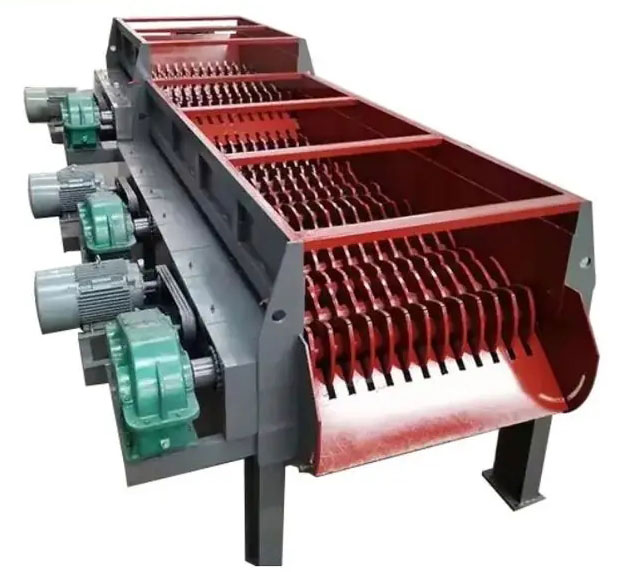

• 筛分主体：

  • 滚轴/振动筛板：耐磨合金或聚氨酯材质，防粘设计。

  • 驱动系统：变频电机控制筛分强度，适应不同湿度、粘度的泥石混合料。

• 泥浆处理系统：

  • 泥水收集槽：分离出的泥土与污水导流至沉淀池或脱水设备（如压滤机）。

  • 循环水装置（选配）：减少水资源消耗，符合环保要求。

核心优势

• 分离：

  • 泥石分离效率≥95%（干燥工况），处理量可达200~800吨/小时。

  • 振动/滚轴复合设计，兼顾大块筛分与细粒泥土剥离。



• 强适应性：

  • 可处理高含水率（≤40%）的粘性泥石混合物（如河道淤泥、矿山尾矿）。

  • 抗冲击性强，适应含钢筋、木块的建筑垃圾分选。

• 节能环保：

  • 变频驱动按需调节功率，能耗较传统设备降低20%~30%。

  • 封闭式结构+喷淋抑尘，减少作业现场扬尘与泥水外溢。

• 维护便捷：

  • 筛板/滚轴快拆设计，更换耗时≤2小时。

  • 润滑点集中布置，支持自动化注油系统。

工作原理

1. 进料预处理：

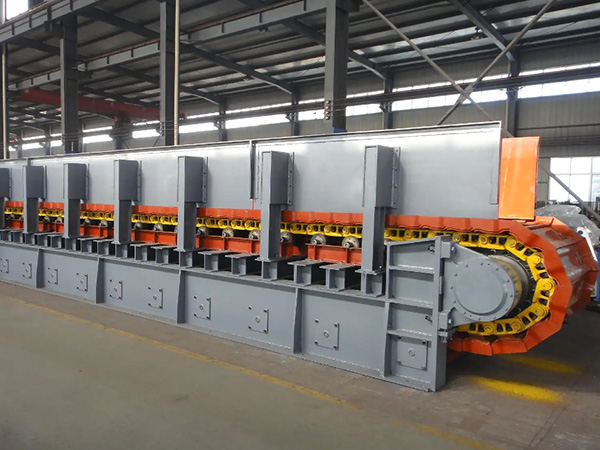

   • 物料经给料机均匀分布至粗筛段，剔除超规格石块及杂物。

2. 泥石分离阶段：

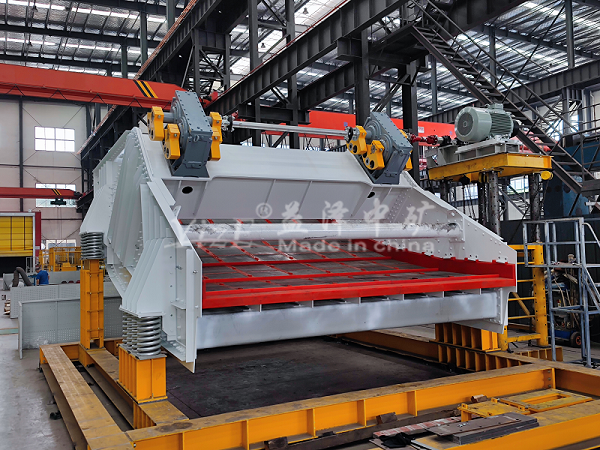

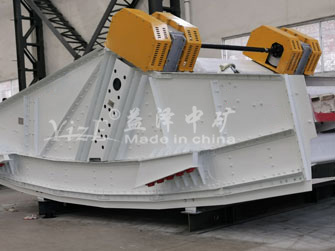

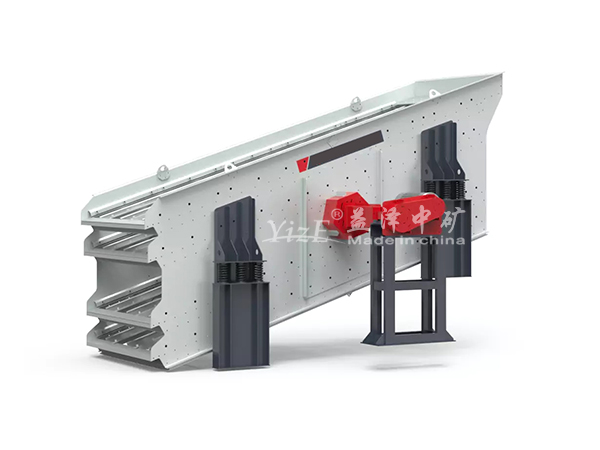

   • 中层振动筛板高频抖动，使泥土与石料分层，泥土透筛下落，石料向前输送。

   • （或采用螺旋滚轴旋转，利用离心力甩出泥土，石料由螺旋叶片推送出料）。

3. 清洗与分选（可选）：

   • 高压水枪冲洗石料表面，污水经沉淀后循环使用。

   • 加装磁选机吸附金属杂质，提升石料纯度。




技术参数参考

应用场景

• 矿山修复：

  • 尾矿库泥石混合物资源化利用，分离可用石料与废弃泥土。

• 建筑垃圾处理：

  • 拆迁废料中的混凝土块、砖瓦与泥土分离，再生骨料生产。

• 河道清淤：

  • 淤泥与砂石分级，砂石作为建材，泥土用于回填或制砖。

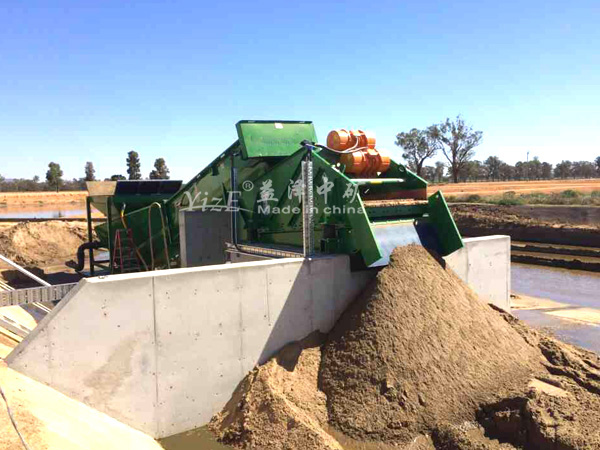

• 砂石骨料厂：

  • 含泥量高的天然砂清洗与级配调整，替代传统洗砂机+筛分机组合。




与传统设备对比

选型建议

• 按物料特性选择：

  • 高粘性泥石：优先选振动+螺旋复合式分离，强制剥离泥土。

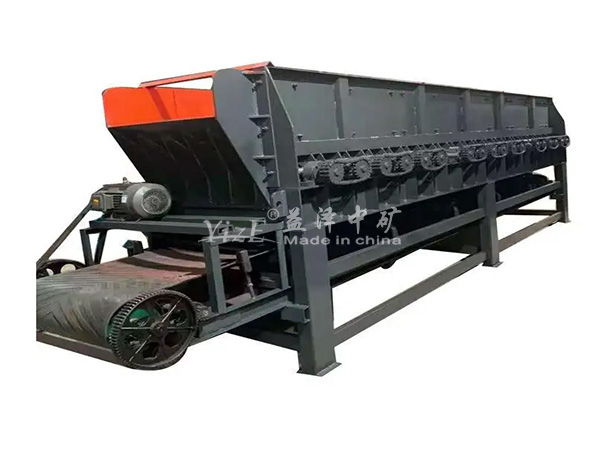

  • 含大块硬质料：选滚轴筛分+振动分离组合，避免堵塞。

• 按产能需求配置：

  • 小规模处理（<100吨/小时）：选固定式单层分离机。

  • 大规模连续作业（>300吨/小时）：选双层+清洗模块，搭配自动化供料系统。

• 环保要求：

  • 严格控水区域：必配循环水系统+泥浆压滤机。

  • 粉尘敏感场景：加装全封闭罩+负压除尘装置。



常见问题与解决方案

• 泥土含水率过高导致分离不彻底：

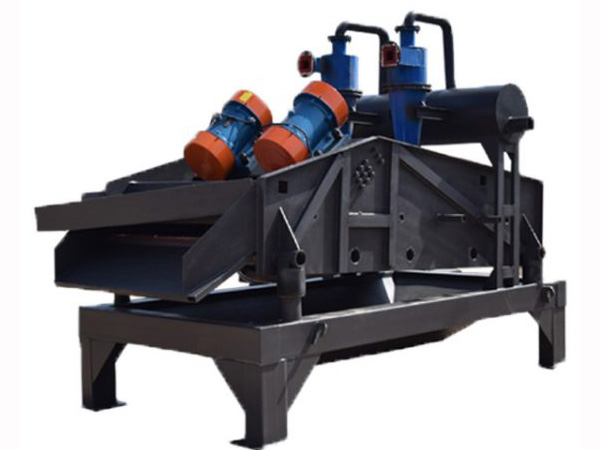

  • 对策：增加预脱水环节（如旋流器）或调高振动频率。

• 石料表面残留细泥：

  • 对策：启用高压清洗模块，延长石料在喷淋区的停留时间。

• 设备振动异常：

  • 原因：筛板磨损不均或驱动轴偏心。

  • 对策：定期检查筛板平整度，校准驱动系统动平衡。
